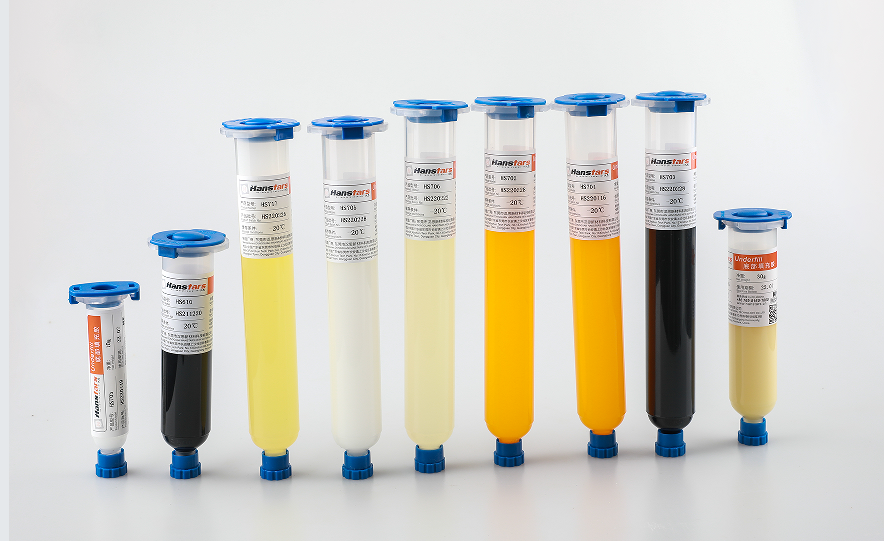

汉思胶水在半导体封装领域的应用具有显著的技术优势和市场价值，其产品体系覆盖底部填充、固晶粘接、围坝填充等关键工艺环节，并通过材料创新与工艺适配性设计，为半导体封装提供可靠性保障。以下为具体应用分析：

1. 底部填充胶：提升封装可靠性的核心材料

汉思的底部填充胶（如HS700系列）是BGA、CSP及Flip Chip封装中的关键材料，其核心功能包括：

应力缓冲：通过填充芯片与基板间的微小间隙，降低因热膨胀系数不匹配导致的焊点疲劳，提升抗跌落、抗冲击性能。

工艺适配性：单组分环氧树脂体系支持低温快速固化（如150℃/15分钟），兼容自动化产线需求，同时具备高流动性（毛细速度≥5mm/s），确保微米级间隙的均匀填充。

可靠性验证：产品通过SGS、RoHS、REACH等认证，满足消费电子级可靠性标准，助力客户通过严苛的可靠性测试（如高温高湿、热循环）。

2. 固晶胶：精准匹配芯片粘接需求

汉思的固晶胶（如HS716R）针对半导体芯片的固晶工艺设计，具备以下特性：

中温快速固化：150℃下60分钟完成固化，避免高温对芯片的潜在损伤，同时提升生产效率。

高粘接强度：对金属（如铜、银）、陶瓷、玻璃等基材的剪切强度≥20MPa，确保芯片在复杂工况下的稳定性。

绝缘性能：体积电阻率≥1×10¹⁴ Ω·cm，满足高压芯片的电气隔离需求，防止漏电或短路风险。

3. 围坝胶与金线包封胶：多场景功能拓展

汉思通过定制化胶水满足细分需求：

围坝胶：用于芯片四周的围坝填充，防止胶水溢出并保护金线，适用于高精度光学封装（如摄像头模组）。

金线包封胶：通过耐高温、耐湿、耐化学腐蚀性能，保护金线免受环境侵蚀，提升长期可靠性，典型应用包括汽车电子、医疗设备等。

4. 技术创新与行业协同

汉思在半导体封装领域的竞争力源于：

材料研发：通过改性环氧树脂、添加纳米填料等技术，提升胶水的热导率、机械强度及耐老化性能。

工艺适配：与晶圆级封装（WLP）、系统级封装（SiP）等先进工艺深度结合，提供从实验室到量产的全流程支持。

客户合作：与华为、三星等企业建立长期合作，针对其工艺需求（如芯片尺寸、封装密度）定制胶水，缩短产品开发周期。

5. 市场价值与未来趋势

汉思胶水在半导体封装中的应用价值体现在：

降本增效：通过优化固化工艺、提升良率，降低客户综合成本。

性能升级：支持更小间距、更高I/O密度的封装需求，助力5G通信、AI芯片等高端领域发展。

绿色制造：符合RoHS、REACH等环保标准，推动半导体封装行业的可持续发展。

汉思新材料凭借其材料创新、工艺适配性及客户协同能力，已成为半导体封装领域的重要供应商。随着先进封装技术（如2.5D/3D封装、Chiplet）的普及，汉思有望通过持续研发投入，进一步巩固其在高可靠性封装材料市场的领先地位。
